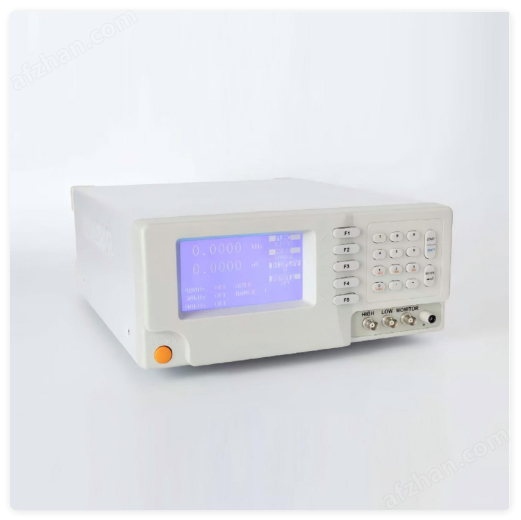

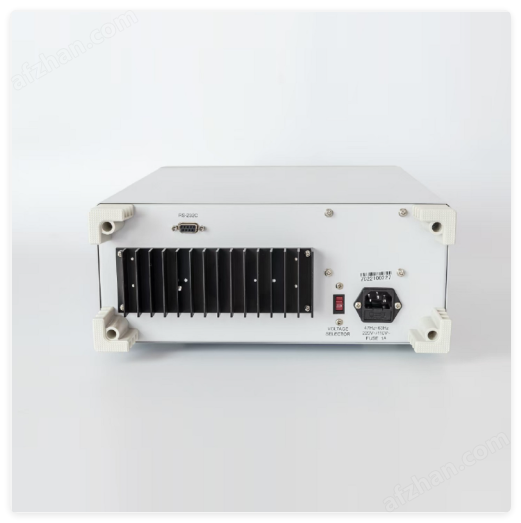

失真度測量儀（中西器材） 型號:SA3602A
失真度測量儀
型號：SA3602A
一、概述
全自動數字失真度測量儀是根據當前科研、、計量檢測、教學等用戶實現快速測量的需要重新設計的，*小失真測量可達到0.005%，被測信號的電壓、失真、頻率全部集中在一塊LCD液晶屏上自動顯示，采用了真有*效值檢波，電壓測量可在輸入電壓300μV～300V，頻率10Hz～550kHz內實現全自動測量；失真度測量可在輸入電壓100mV～300V，頻率10Hz～110kHz內全自動測量，失真測量范圍為30%～0.005%。該儀器具有平衡和不平衡輸入電壓和失真測量的功能，同時還具有測量S/N（信噪比）、SINAD（信雜比）的功能。幅度顯示單位可為V、mV、dB，失真度顯示單位可選擇%或dB，S/N、SINAD顯示單位為dB。該儀器內設400Hz高通、30kHz和80kHz低通濾波器，方便用戶使用。
失真度測量儀（中西器材） 型號:SA3602A
二、主要特征
1．具有全自動失真度測試功能，內部自動校準,自動跟蹤濾波。
2．可測量的*小失真度≥0.005%
3．設置了 30kHz，80kHz低通濾波器，降低了寬帶非諧波（例如噪聲）的影響，使測量低頻段信號的諧波失真時。
4．增*加了測量信/雜比（SINAD）和信/噪比（S/N）的功能。
5．提高了測量信號失真時輸入信號的電壓范圍：100 mV～300V。
6．具有測試平衡信號或不平衡信號的功能。
7．增*設了頻率計數功能，被測信號頻率可直接由LCD液晶屏顯示。
8．保留了示波器輸出監視插孔，方便使用者觀察被測信號的波形，以及小失真信號測量時的整機濾諧狀態。
9．陷波網絡濾*除特性可達90dB～100dB。
10．采用真有*效值檢波器檢波，減少檢波誤差。
失真度測量儀（中西器材） 型號:SA3602A
三、基本工作特性指標
1．失真度測量
1）頻率范圍： 不平衡： 20Hz～110kHz
平 衡： 20Hz～100kHz
2）輸入信號電壓范圍： 100mV～300V
3）失真度測量范圍：
輸入電壓 300mV～300V：
100Hz～100kHz：30%～0.01%，20Hz～100Hz：30%～0.03%
100kHz～110kHz：30%～0.05%
輸入電壓100mV～300mV： 20Hz～110kHz：30%～0.05%
4）準確度： 20Hz～20kHz ±1% ±0.5dB
10Hz～110kHz ±2% ±1dB
失真在0.03%及以下,輸入信號在100-300mV：±3% ± 2dB
5）殘余失真和噪聲（ >1Vrms輸入時）：
20Hz～20kHz：≤0.0058% ；10Hz～50kHz：≤0.0088%
50kHz～110kHz：≤0.0098%
6）%顯示分辨率： 10%～100 %： 0.1%
1%～9.99%： 0.01%
1%以下： 0.001%
7）dB顯示分辨率：0.01dB
2．SINAD測量：
1）頻率范圍： 不平衡： 20Hz～110kHz
平 衡： 20Hz～100kHz
2）SINAD測量范圍： 10dB～80dB （其它指標同失真測量）
3．AC電壓測量：
1）電壓測量范圍： 300μV～300V
2）頻率范圍： 不平衡： 10Hz～550kHz
平 衡： 10Hz～120kHz
3）以1kHz為基準的頻響：
不平衡： 20Hz～20kHz ≤±0.5dB
10Hz～100kHz ≤±1dB
100kHz～550kHz ≤±1.5dB
平 衡： 10Hz～100kHz ≤± 1dB
100kHz～120kHz ≤± 1.5dB
4）電壓表準確度：(以1kHz為基準)±3%，固有噪聲≤50μV
5）電壓表值波形誤差：≤3%（輸入信號波峰因數≤3時）
6）顯示分辨率： 100V以上： 100mV 10V以上： 10mV
1V以上： 1mV 100mV以上： 0.1mV
10mV以上： 0.01mV 1mV以上： 0.001mV
1mV以下： 0.0001mV
4．S/N測量：
1）頻率范圍： 10Hz ～ 550kHz
2）S/N測量范圍： 0 ～ 99.99dB
5．頻率測量：
1）電壓測量時頻率范圍： 10Hz～550kHz，輸入信號≥5mV
2）失真測量時頻率范圍： 10Hz～110kHz，輸入信號≥100mV
3）準確度：0.1%±2個字
6，本儀器定義0dB=1Vrms(測量功率時0dBm=0.7745V,即1mW在600Ω上的功率，所以需在當前dB讀數上加2.22即為dBm值)，dB顯示分辨率：0.01dB。
7．輸入阻抗：100kΩ//100pF（平衡、不平衡）
8．電源電壓：220V ± 10%，50Hz± 2Hz
9．功率消耗：約20VA
10．儀器的工作環境條件為Ⅱ組
11．體積：350(W)mm × 120(H)mm × 340(D)mm
12．重量：約5kg
失真度測量儀（中西器材） 型號:SA3602A
儀器附件
1. 電源線1根
2. Q9-雙夾電纜線2根
3. Q9-Q9示波器插口輸出電纜1根
4. 使用說明書1本
5. 合格證 1份
6. 包修證1份
