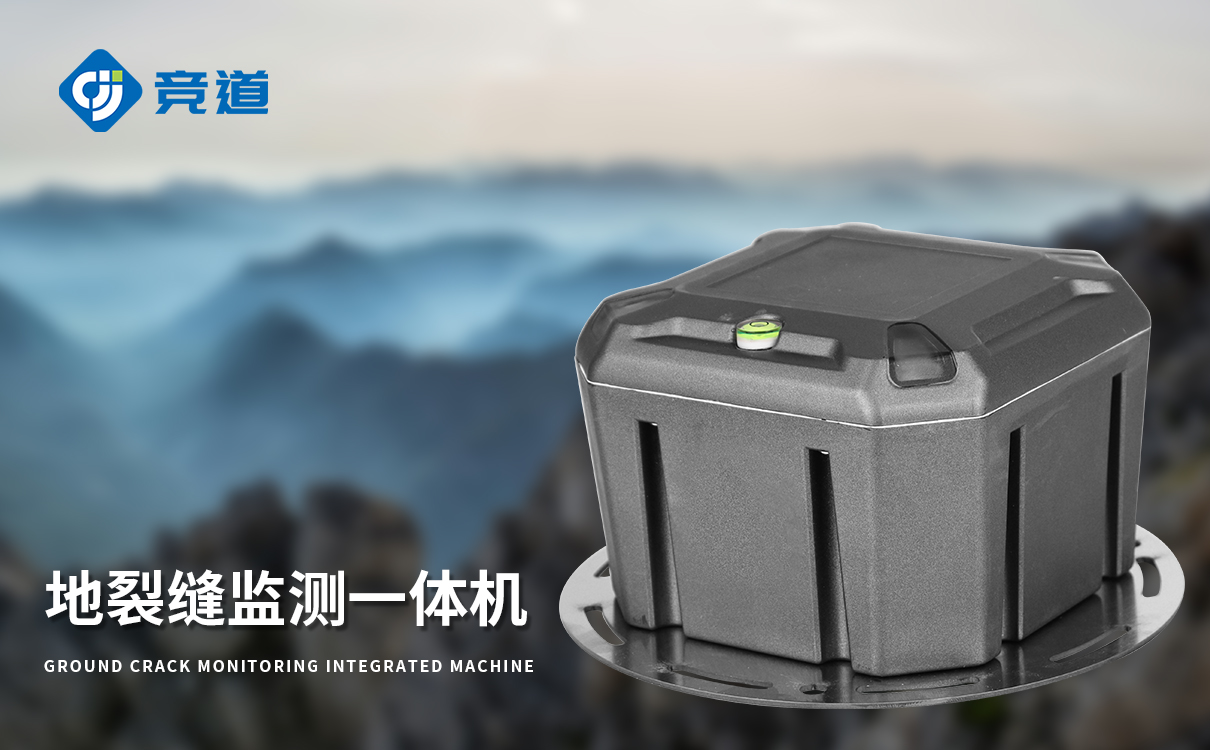

山東競道光電科技 JD-LF2，匠心打造，精益求精。地表裂縫的演化往往始于毫米級的微小開合，傳統人工卡尺測量不僅效率低下，更易因視線偏差、環境干擾等因素漏判早期隱患。地裂縫監測一體機以高精度裂縫傳感為核心，集成多維度感知、全鏈路校準與智能數據處理能力，實現對裂縫寬度、長度、深度及形變速率的毫米級精準捕捉，為地質災害早期識別、結構安全評估提供可量化、高可靠的數據支撐。本文從核心傳感原理、精度保障體系、多參量融合測量、布設與應用價值四個維度，系統解析毫米級形變精準捕捉的技術實現與工程意義。

　　一、核心傳感原理：多技術融合，精準量化裂縫形變

　　地裂縫監測一體機的高精度感知能力，依托拉線式位移傳感 + MEMS 傾角傳感 + 振弦式應變傳感的三位一體技術體系，覆蓋裂縫張閉、下錯、傾斜等多維度形變，從原理層面保障毫米級測量精度。

　　拉線式位移傳感：裂縫寬度 / 長度的直接測量核心

　　一體機采用工業級高強度不銹鋼拉線與精密電位器組合設計，安裝時跨越裂縫兩側穩定巖體或結構，當裂縫發生開合或延展時，拉線長度同步變化，帶動內部電位器滑動觸點位移，將線性形變轉化為電阻值變化，通過模數轉換實現數字量化。其核心優勢在于直接測量、無間接推算誤差，配合高精度傳動機構，可實現0.01mm 分辨率、±0.02mm 測量精度，相當于捕捉 1/5 發絲粗細的裂縫變化，美適配早期微裂縫監測需求。針對長距離裂縫監測，設備支持 500-5200mm 多檔量程配置，可靈活適配不同裂縫規模。

　　MEMS 傾角傳感：裂縫下錯 / 傾斜的精準感知補充

　　集成三軸 MEMS 傾角傳感器，實時監測裂縫兩側的相對傾斜角度變化，精準捕捉裂縫下錯(垂直位移)、扭轉等非平面形變，彌補單一位移測量的局限性。其測量范圍覆蓋 ±30°，分辨率達 0.01°，可清晰識別毫米級垂直位移差，為判斷裂縫成因(如地基沉降、巖體滑移)提供關鍵輔助數據。

　　振弦式應變傳感：裂縫深層形變的長期穩定監測

　　針對深層裂縫或混凝土內部裂縫，搭載振弦式應變傳感器，基于振弦頻率隨應變線性變化的原理，將裂縫擴展轉化為頻率信號輸出。該技術具備抗電磁干擾強、長期穩定性高的特點，年漂移量≤0.1% FS，可在 - 20℃至 + 80℃寬溫環境下穩定運行，確保深層裂縫監測的長期準確性。

　　二、全鏈路精度保障：從硬件到算法，筑牢精準防線

　　高精度并非單一傳感器的性能，而是貫穿傳感、采集、傳輸、處理全鏈路的系統保障，JD-LF2 通過四重機制底消除環境、設備、人為誤差，確保毫米級形變數據真實可靠。

　　硬件級精度選型：核心部件嚴苛標準

　　所有核心元器件均采用工業級高精度型號：拉線傳感器選用進口導電塑料測量單元，無溫漂、壽命長，運行次數可達 50×10?次;MEMS 傾角傳感器采用溫補校準工藝，抵消溫度漂移影響;振弦式傳感器搭載 316L 不銹鋼振弦，抗腐蝕、無彈性疲勞。硬件選型從源頭保障測量精度，避免因元器件性能不足導致的誤差。

　　溫度自動補償：抵消環境干擾誤差

　　野外監測環境溫差波動大(-40℃至 + 80℃)，溫度變化會引發傳感器熱脹冷縮、電路參數漂移，掩蓋真實裂縫形變。一體機內置高精度溫度補償算法，實時采集傳感器本體與環境溫度，對位移、傾角數據進行毫秒級實時補償，補償精度達 ±0.01℃，確保不同溫度工況下，0.01mm 級的微小形變不被溫度誤差淹沒。

　　多級數字濾波：剔除無效干擾信號

　　采集過程中易受工頻干擾、機械振動、風沙沖擊等噪聲影響，導致數據失真。一體機內置均值濾波 + 卡爾曼濾波 + 小波濾波三級數字濾波算法，可有效剔除 50Hz 工頻干擾、瞬時脈沖干擾、機械振動噪聲，保留真實裂縫形變信號，確保采集數據純凈度，讓毫米級形變清晰可辨。

　　多點溯源校準：符合行業規范標準

　　所有傳感器出廠前均經過標準計量艙、恒溫箱雙重校準，校準數據可溯源至國家計量標準;現場安裝后，通過人工比對、標準儀器校驗，確?，F(xiàn)場測量精度與出廠精度一致，全符合《地面沉降和地裂縫自動化監測規范》《建筑外墻裂縫檢測設備技術規范》等行業標準，為毫米級監測提供合規保障陜西省自然資源廳。

　　三、多參量融合測量：全面刻畫裂縫演化特征

　　單一維度測量難以完整反映裂縫演化規律，JD-LF2 通過多參量同步采集與融合分析，實現對裂縫形變的全維度刻畫，為風險評估提供更全面的數據支撐。

　　核心參量同步采集

　　同時采集裂縫開合度(寬度)、垂直下錯量、傾斜角度、形變速率、環境溫濕度五大核心參量，覆蓋裂縫形變的平面與垂直維度，以及環境影響因素，構建完整的裂縫演化數據體系。例如，當裂縫開合度緩慢增加(0.02mm / 日)且伴隨傾斜角度增大(0.05°/ 日)時，可初步判斷為地基沉降引發的裂縫;若僅開合度快速增加(0.1mm / 日)，則可能為巖體應力釋放導致的裂縫。

　　形變趨勢智能分析

　　內置邊緣計算模塊，對采集數據進行時序分析，提取裂縫擴展速率、加速度、累計變形量等關鍵指標，區分正常環境波動(如溫度變化、降雨)與結構性異常形變。例如，連續 3 天裂縫擴展速率超 0.05mm / 日，或單日形變增量達 0.1mm，系統自動標記為異常形變，為早期預警提供數據依據。

　　多場景適配測量方案

　　針對不同監測場景提供個性化測量配置：

　　城市建筑裂縫：采用小量程(500mm)高精度配置，重點捕捉墻體、樓板微裂縫，分辨率達 0.01mm;

　　礦區 / 山區地裂縫：采用中量程(1200-3000mm)配置，兼顧裂縫擴展范圍與精度;

　　大壩 / 邊坡裂縫：采用大量程(5200mm)配置，配合振弦式傳感器，實現深層裂縫長期穩定監測。

　　四、科學布設與應用價值：從隱患識別到安全防控

　　高精度毫米級形變捕捉的核心價值，在于實現裂縫隱患的早期識別、精準評估與科學防控，JD-LF2 通過合理布設與高效應用，為不同場景提供關鍵技術支撐。

　　科學布設原則：精準覆蓋裂縫高發區

　　城市建筑：在墻體承重部位、樓板裂縫高發區、地基沉降敏感區布設，每 10-15m 布設 1 個監測點，重點覆蓋梁柱節點、門窗周邊等易開裂區域;

　　礦區 / 山區：沿地裂縫走向布設監測斷面，每個斷面在裂縫兩側穩定巖體、坡體中部、坡腳等位置布設，形成 “點 - 線 - 面" 結合的監測網絡，無盲區捕捉裂縫演化;

　　大壩 / 邊坡：在壩體防滲帷幕前后、邊坡滑面、支護結構連接處布設，深層裂縫采用鉆孔埋設振弦式傳感器，表層裂縫采用拉線式傳感器。

　　核心應用價值

　　早期隱患識別：精準捕捉 0.01mm 級微裂縫，在裂縫發育初期即可發現異常，避免隱患擴大引發的地質災害(如滑坡、塌陷)，相比人工巡檢提前 72 小時預警;

　　支撐結構安全評估：連續、精準的形變數據，為建筑結構、地質體穩定性分析提供量化依據，輔助制定加固、治理方案，降低工程安全風險;

　　適配高精度工程需求：滿足一級、二級地質災害監測、重點建筑安全評估、病險工程除險加固等高精度場景，成為智慧地質監測的核心裝備。

　　實戰案例驗證

　　某城市老舊小區改造項目，采用 JD-LF2 監測一體機對 12 棟居民樓地基與墻體裂縫進行監測。運行 6 個月期間，成功捕捉到 3 處地基沉降引發的微裂縫(單日開合度增加 0.03mm)，通過數據精準定位沉降區域，及時采取注漿加固措施，避免了裂縫擴大導致的墻體開裂、房屋傾斜風險，充分驗證了毫米級形變精準捕捉的工程價值。

　　綜上，高精度裂縫傳感與毫米級形變精準捕捉是地裂縫監測一體機的核心競爭力，JD-LF2 通過多技術融合、全鏈路保障、多參量分析與科學布設，實現對裂縫演化的精準感知，為地質災害防治、結構安全保障提供可靠的數據支撐，是現代裂縫監測領域的理想選擇。
