產品簡介

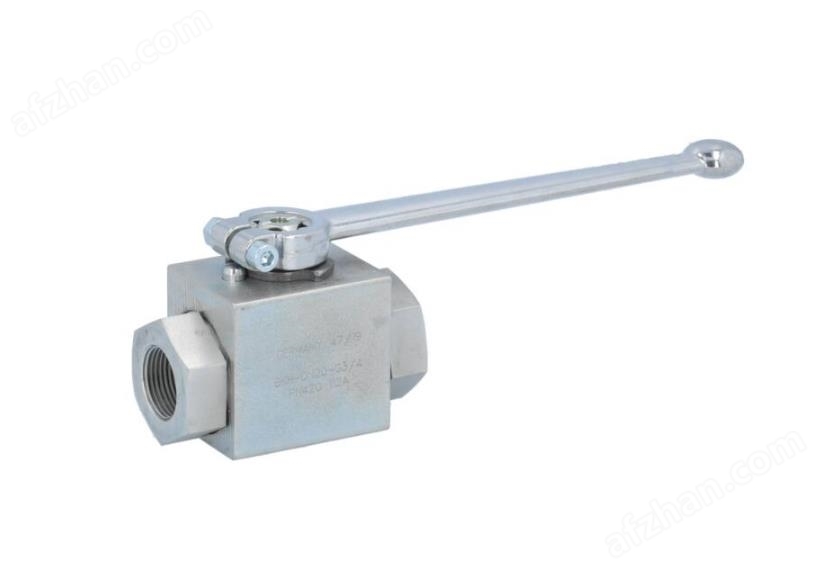

END Armaturen ZH311023是德國END-Armaturen品牌ZH31系列三片式浮動球手動球閥，口徑規格為G 1/2“、DN15，采用高壓PN64設計，搭配316不銹鋼閥體，適配高壓流體、化學溶劑及各類腐蝕類介質，多用于高壓工業管路截斷調控。
產品介紹
END Armaturen手動球閥ZH311023產品介紹
END Armaturen ZH311023是德國END-Armaturen品牌ZH31系列三片式浮動球手動球閥，口徑規格為G 1/2"、DN15，采用高壓PN64設計，搭配316不銹鋼閥體，適配高壓流體、化學溶劑及各類腐蝕類介質，多用于高壓工業管路截斷調控。
ZH311023核心技術參數
| 參數項目 | 詳細規格 |
| 閥門類型 | 2/2通三片式浮動球球閥，手動90°旋轉操作 |
| 公稱通徑 | DN15（G 1/2"） |
| 公稱壓力 | PN64（64 bar）高壓等級 |
| 殼體測試壓力 | 96 bar |
| 工作溫度范圍 | -20℃ ~ +180℃，標配PTFE密封結構 |
| 閥體材質 | 不銹鋼1.4408（AISI 316） |
| 球體與閥座 | 不銹鋼球體搭配PTFE軟密封閥座 |
| 閥桿配置 | 防吹出式結構，PTFE/FKM雙重密封防護 |
| 控制方式 | 帶鎖定功能手動手柄，自帶ISO 5211執行器連接面 |
| 整體結構 | 三片式分體結構，支持在線拆檢與日常維護 |
| 適用輸送介質 | 水、油、氣體、蒸汽、弱酸弱堿、化學溶劑、高壓流體 |
| 執行參考標準 | DIN3202、TA-Luft規范，具備防火與防靜電構造 |
ZH31系列同類型規格型號匯總
| 產品型號 | 接口尺寸 | 公稱通徑 |
| ZH311020 | G 3/8" | DN10 |
| ZH311021 | G 1/2" | DN15 |
| ZH311023 | G 1/2" | DN15 |
| ZH311024 | G 3/4" | DN20 |
| ZH311027 | G 1" | DN25 |
END Armaturen ZH311023結構優勢
END Armaturen手動球閥ZH311023采用經典三片式閥體結構，拆裝操作便捷，可在管路不停機狀態下完成內部檢修與配件更換，降低設備運維成本。高壓PN64承壓設計，搭配防吹出閥桿與雙重密封結構，提升高壓工況下的使用穩定性。
閥門表面配置鎖定手柄，可規避誤操作帶來的管路風險，外置ISO 5211通用連接端面，后期可按需加裝氣動、電動執行機構，實現手動向自動化控制的靈活改造。不銹鋼閥體結合復合密封材質，可適配多類復雜介質長期輸送。
ZH311023主要應用領域
高壓承載能力與耐腐材質，讓END Armaturen ZH311023手動球閥適配多類高壓工況，在液壓潤滑系統中應用廣泛，可配套機床液壓站、注塑設備、高壓油路及液壓動力單元做管路通斷控制。
該款DN15高壓球閥也可用于高壓氣體管網、油氣設備儀表管路、精細化工高壓反應回路、壓力測試試驗臺、船舶水務管路以及高壓清洗裝備當中，適配小口徑高壓流體的切斷、調節與檢修旁路使用。
產品綜述
END Armaturen ZH311023是ZH31系列小口徑高壓手動球閥代表型號，DN15內螺紋安裝方式適配狹小管路空間，三片式結構與高壓密封設計，滿足高壓、多介質、多行業的工業使用需求，是高壓流體控制系統中適配性較強的一款螺紋連接球閥。
```
